關于氣動蝶閥的一些知識
日期： 23-03-29 閱讀次數：
關于氣動蝶閥的一些知識

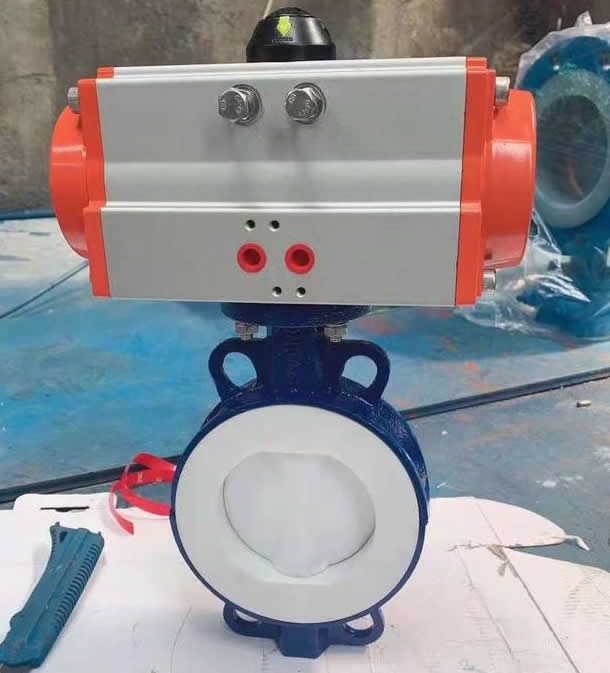

氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。
1.氣動蝶閥的工作原理：蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。緊急切斷閥而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
2.氣動蝶閥保養及調試：一、電磁閥及消音器檢查保養每6個月對電磁閥進行檢查保養，主要檢查電磁閥有沒有臟東西堵閥芯活動是否自如，消音器有沒有臟東西堵住，是否通暢。氣源是否干凈沒水分。二、氣缸檢查保養計劃：平時做好氣缸表面清潔及氣缸轉軸卡簧處加油，每6個月定期將氣缸端蓋打開檢查氣缸內有無雜物及水分，以及潤滑脂狀態。如潤滑脂缺少或已干需將氣缸拆開做保養清理之后再加潤滑脂。三、閥體檢查：每6個月檢查閥體外觀是否良好，安裝法蘭有無泄露，如果方便檢查閥體密封是否良好，無磨損，及閥板運行是否靈活，閥門有無異物卡住。
3.氣缸體拆卸及組裝方法及注意事項：首先將氣缸從閥體上拆下來，先把氣缸兩端蓋拆開，拆活塞時一定要注意活塞齒條的方向，然后用外力順時針旋轉氣缸軸使活塞運行到*外邊，再將關閥孔慢慢通氣用氣壓輕輕將活塞頂出，但此方法一定要注意慢慢通氣，否則活塞會突然噴出。然后將氣缸軸上卡簧拆掉，氣缸軸就可以從另一端拿出來。然后就可以對每個部件進行清理，加潤滑脂，需加潤滑脂部位為：氣缸內壁及活塞密封圈，齒條及背環片，還有齒輪軸及密封圈。加好潤滑脂后就要按拆的順序及部位反順序安裝后就要按拆的順序及部位反順序安裝，一定要注意齒輪齒條的位置，一定要保證在開閥位置時即活塞縮到里面去的位置時齒輪軸上端槽與氣缸體平行，關閥位置時即活塞伸到外面來的位置時齒輪軸上端槽與氣缸體垂直。
