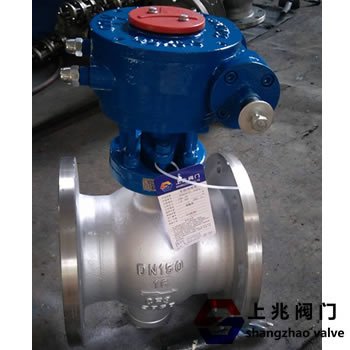

 偏心旋轉半球閥的工作原理:偏心旋轉調節閥是一種結構新穎、流體阻力小的直通式閥門結構。閥芯的旋轉中心與旋轉軸不同心，可以減少閥座的磨損，延長使用壽命。閥芯后部有導向翼，有利于流體的穩定流動，穩定性極佳。同時具有流量大、可調范圍寬的優點，特別適用于含漿料的工藝系統的控制。

為了保證大的可調比和可靠性，并減少儀表數量，可采用如下圖所示的偏心旋轉閥芯調節閥。該閥可用于含酸的氣體或液體，其結構和材料符合美國腐蝕工程師協會標準NACE MR0175—2002。同心旋轉半球閥結構:同心旋轉半球閥流路簡單，阻力小。與同口徑單座、雙座閥相比，過流能力更大，但重量只有1u002F3左右。偏轉閥采用旋轉運動，提高了填料函的密封性，輸出力大，因此閥門泄漏少，剛度大，能在額定壓差下可靠工作。偏心旋轉閥芯和閥桿只旋轉，所以開啟和關閉時承受的摩擦力很小。當閥芯與閥座接觸關閉時，閥芯的柔性臂在執行機構的推力下產生微小的彈性變形和彈性拉力，使閥芯與閥座接觸更加緊密牢固，因此偏心旋轉閥的泄漏量很小。同時，關閉閥門所需的推力也高于球閥和蝶閥。

小。偏心旋轉半球閥的特性:

1閥座使用壽命長。耐用堅固的金屬或陶瓷閥座密封圈和偏心閥芯，如左圖所示，減少閥芯與閥座之間的摩擦，改善閥座密封面的損傷和開啟時的阻力。當閥芯旋轉到關閉位置時，閥芯和閥座密封圈會自動重疊，使密封面配合更加合理。閥座密封圈可由316不銹鋼、A105鍛造碳鋼、硬質合金和陶瓷制成。

2可靠的性能。特殊的閥座密封圈設計，可與閥芯自動對中、搭接、動態對中，提高使用壽命。密封金屬軸承可以防止顆粒積聚在軸表面，并防止線軸旋轉。

3可以多種方式操作。自定心閥座密封圈和實心閥芯在順流或逆流方向使用時都能實現密封。利用回流方向，出口紊流區遠離閥座密封面，閥芯90℃的行程也有助于減少閥芯與流動介質之間的沖蝕，降低損壞的可能性。

4。易于安裝。法蘭閥體可連接不同等級的管道法蘭。對于不同的設計要求，也可以避免暴露的法蘭螺釘。安裝時的定位面和整體效果也不錯。它還可以提供一個壓縮的無法蘭閥體，在安裝過程中可以通過法蘭螺絲進行定位。

偏心旋轉半球閥閥體材料技術參數和性能指標:WCB，ZG23O-450；ZG1Cr18

Ni9TiZG 1 Cr 18 ni 12 mo 2 ti；zgo Cr 18 ni 10 ti

核心座材料:0 Cr 18 ni 12 mo 2 ti；OCr18Ni12Mo2Ti堆焊stelli合金；0Cr18Ni12Ti聚四氟乙烯閥座。

法蘭標準:ANSI B16.5或JBu002FT79管道法蘭和墊片。

Air源連接器:Rcl /4 附件:氣動和電動氣動閥門定位器；空氣過濾減壓閥；手輪機構。

環境溫度:-40～+70℃

金屬閥座:-195～+398℃

軟閥座:-73～+ZO4OC

偏心旋轉半球閥的應用范圍:城建、化工、冶金、石油、制藥、食品、飲料、環保。
